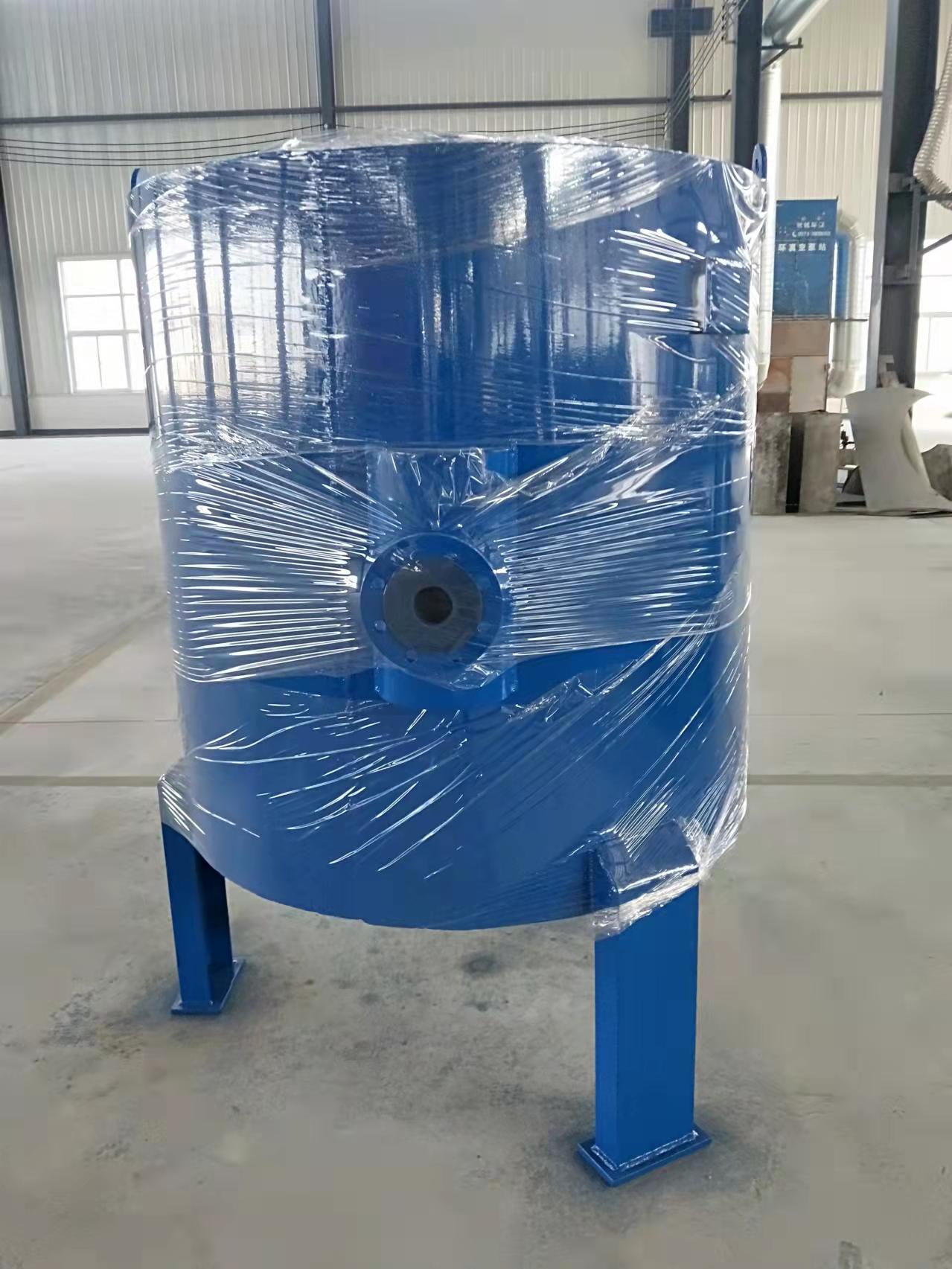

螺旋板換熱器是一種由螺旋形傳熱的板片構成的一種換熱器。它比管殼式熱交換器傳熱性能好，結構緊湊，制造簡單，運輸安裝方便，適用于中國石油大學化工、制藥，食品、染料、制糖等工業管理部門的氣一氣、氣一液、液一液對流或冷凝的熱交換。

       螺旋板式換熱器的基本結構和工作原理包括螺旋傳熱板、折流板、封頭、連接管等基本部件，圖3.1為可拆式螺旋板式換熱器的結構。各種不同型式的螺旋過程板式熱交換器均包含由兩張厚約2~6m的鋼板卷制而成的一對具有同心圓的螺旋形流道，中心處的隔板將板片兩側以及流體可以隔開，冷、熱兩流體在板片兩側的流道內流動，通過螺旋板進行實現熱交換，螺旋板一側的表面上有一個固定距離的柱，這是為了確保流道的間距，同時也為了加強瑞利流并增加螺旋板的剛度。一般用直徑為3一10m的圓鋼在卷板前預焊在鋼板上而成螺旋板式熱交換器可分別按流道的不同和螺旋體兩端密封方法的不同來分類。但根據我國的行業標準，我國的螺旋板式熱交換器是按可拆與不可拆來分的，其分為三種型式：

       不可拆型螺旋板換熱器：兩流體均勻螺旋流動，通道兩端全焊密封，為不可拆結構，通常是冷流體由外周邊國家流向城市中心進行排出，熱流體由中心流向外周排出，實現了純逆流換熱，通常用于液-液換熱，由于通道截面的限制，只能在小流量的情況下使用,也用于汽一液、氣一汽流體的傳熱，還可用來加熱和冷卻高黏度液體，按國標，目前工作的公稱壓力在2.5MPa以下。

       可拆式堵死型螺旋板換熱器：流體的流動管理方式與I型相同，但通道兩端交錯焊接，兩端面的研究密封系統采用頂蓋加墊片的結構，螺旋體可由兩端分別需要進行分析機械設備清洗。

       故為可拆式堵死型，主要用于氣一液及液一液的熱交換，尤其適用于比較臟、易結垢的介質。按國標，工作的公稱壓力為1.0MPa以下：

       可拆式貫通型螺旋板換熱器：流體在一邊呈螺旋狀流動，流體從外圍流向中心，然后流向另一邊流出,另一側進行流體只作研究軸向方向流動，如：蒸汽由頂部端蓋進人，經敏開通道可以向下袖向流動而被冷凝，凝液從底部以及排出。通道的密封結構為一個通道的兩端焊接，另一通道的兩端全敞開，實際上這是一種半可拆結構。由于它的軸向流動截面比螺旋通道的流動截面大得多，適合兩種流體的體積流率差異很大的情況，因此常用作冷凝器的氣液熱交換器。允許的工作環境壓力為1.6MPa。
